電容器組或濾波器(MSC/FC)
FC裝置能夠針對高達110kV的高壓電網，實施濾波和無功補償，并支持自動投切功能。提供的FC裝置充分兼顧現場工況和各種變化而實現最優化設計，濾波且不放大諧波，提高功率因數且不反送無功。
應用領域：冶金、電力電系統、新能源發電、電氣化鐵路、有色化工、煤礦、石油等。
框架式可應用于戶外或戶內布置。由全膜電容器、空芯電抗器、放電線圈、避雷器、隔離刀閘和交流互感器等組成。

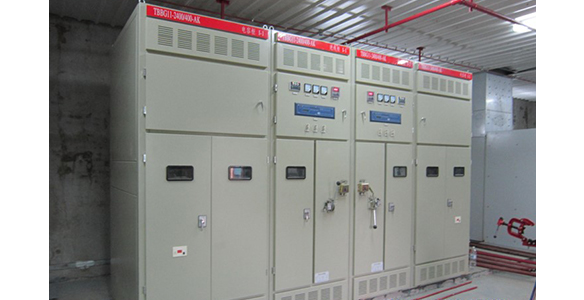

柜式無功補償裝置由全膜電容器、鐵芯電抗器、放電線圈、避雷器、隔離刀閘、接觸器、控制器和電流互感器等組成。
主要參數：
項目 | 規格 | ||||
電壓等級 | 6kV | 10kV | 27.5kV | 35kV | 110kV |
單組額定容量 | 0～10MVA | 0～16MVA | 0～20MVA* | 0～60MVA | 0～180MVA |
功率因數補償效果 | 大于0.92，小于1 | ||||
諧波指標 | 濾波效果滿足國標GB/T14549 | ||||
柜式裝置控制屏柜尺寸 | 800×800×2200（長×寬×高），控制屏柜數目依據工程配置不同有所差異 | ||||
噪音水平 | 小于60dB | ||||
產品型號 | 電壓等級 （kV） | 容量范圍 （MVA) | 安裝形式 | 框架式安裝尺寸 長×寬(mm) | 布置方式 |
TBBG-6 | 6 | 0～10MVA | 戶內固定安裝或戶外框架式安裝 | 5400×1650 | 柜式 |
TBBH-6 | 6 | 0～10MVA | 7000×3500 | 疊裝 | |
TBBG-10 | 10 | 0～16MVA | 6900×1650 | 柜式 | |
TBBH-10 | 10 | 0～16MVA | 7000×3500 | 疊裝 | |
TBBH-27.5 | 27.5 | 0～20MVA | 戶外框架式安裝 | 7500×4000 | 單相 |
TBBH-35 | 35 | 0～60MVA | 9000×6500 | 分相 | |
TBBH-110 | 110 | 0～180MVA | 12000×7000 | 分相 |
