變壓器局部放電在線監測裝置
OMT3020變壓器局部放電在線監測系統由在線監測 IED 主機、傳感器、專家分析軟件構成，監測 IED 主機分為 2U 插箱式結構和戶外掛箱式結構，前者可根據需要安裝在室內或室外的匯控柜 中，后者可采用掛式機柜進行獨立安裝，并滿足防水防塵要求。局部放電信號接收器（AE） 采用磁座吸附在變壓器表面，不會對變壓器的本體造成影響。

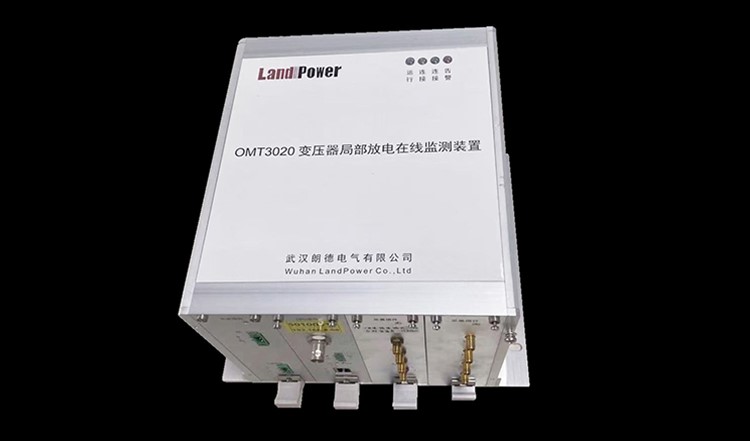

OMT3020變壓器局部放電在線監測裝置
技術特點：
系統參數：包括實時數據保存間隔、歷史數據保存時間、啟動畫面、告警方式、告警時間、校時方式和校時間隔等參數；
以圖形或者數據方式顯示變電站運行工況：比如一次系統圖接線圖、各路饋線放電數據及其圖譜等；
對各間隔層設備的操作：讀或整定定值、對時等；
對故障進行處理：事故推畫面、遙信變位清閃、停止聲音告警和告警消息的處理等；
顯示典型圖譜，實現現場放電圖譜進行對照。
性能指標：
產品 | 指標類型 | 指標名稱 | 指標值 | 單位 | 備注 |
變壓器局部放電監測傳感器 | 環境指標 | 工作溫度 | -25 ～ +65 | ℃ | |
工作濕度 | < 95% | / | |||
基礎指標 | 類型 | UHF | 內置式、外置式 | ||
綜合監測性能 | 測量靈敏度 | -80 | dBm | ||
測量帶寬 | 300 ～ 2000 | MHz | |||
測量精度 | 0.1 | dB | |||
平均等效高度 | > 12 | mm | |||
過壓保護 | 具備 | ||||
信號接口 | N型射頻端子 | / | |||
綜合外觀性能 | 材質 | 6061鋁合金(外殼內置式) 304不銹鋼(外置式和泄油口內置式) | / | ||
防水性能 | 良好 | ||||
設計壽命 | > 50 | 年 | |||
適用電壓等級 | 全電壓等級 | / | |||
試驗情況 | 等效高度試驗 | 完成 | / | 中國電科院試驗報告 |
hfct頻率范圍 | 0.3MHZ～100MHz（可定制300MHz） |
靈敏度 | 輸入1mA；輸出≥15 mV |
幅頻特性 | 見上圖（輸入0dBm50歐） |
工作溫度 | -45℃～＋80℃ |
貯存溫度 | －55℃～＋90℃ |
孔徑 | Ф54（可定制各種尺寸） |
輸出端 | BNC |
采樣范圍 | 0.1~100mA |
靈敏度 | 0.1mA |
